Plaats van herkomst:
CHINA
Merknaam:
GKG
Modelnummer:
G-ster
Oneindig Automatiseringsco., Ltd is onder de vertrouwde op naam in vandaag het leveren van de de het best herstelde tweedehandse SMT-machines en industrie producten van de automatiseringsoplossing in China. Ons bedrijf concentreert zich op de levering van de tweedehandse Printers van het Soldeerseldeeg, SMT Chip Mounters, Automatische Optische Inspectie, en andere producten van de de lopende bandoplossing van PCB. Onder ons aangeboden tweedehands en hersteld Soldeerseldeeg is de Drukmachine de GKG-van het g-Ster Printer Soldeerseldeeg. GKG-van het g-Ster de de Drukmachine wordt Soldeerseldeeg ontworpen voor de behandeling van middelgrote grootteraad. De g-ster is bedreven bij het leveren van al uw bedrijfsbehoeften. Het bereikte met succes miniatuurdruk 01005. Door volledig contact met de stencil, zorgt ons beter schoonmakend systeem ervoor dat om het even welk resterend deeg in het netwerk vóór druk zal worden geëlimineerd. De 2D functie van de deeginspectie kan ontoereikend deeg, overbruggende, en andere tekorten ontdekken. De g-ster is ook uitgerust met een hoogste en gemotoriseerde zijklem, daardoor verzekerend superieure drukkwaliteit.

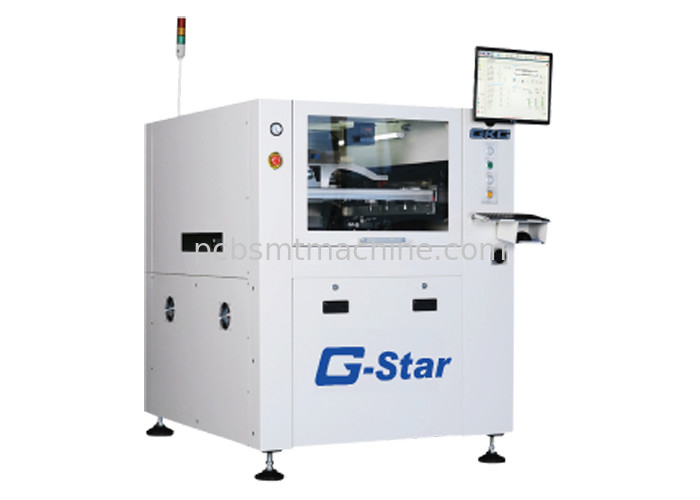

GKG-VAN HET G-STER DE PRINTER SOLDEERSELdeeg
TECHNISCHE PARAMETERS:
| PRESTATIES | |
| Het Vermogen van de machinegroepering | 2Cmk @ ±12.5 microns 6 sigma |
| Het Vermogen van de procesgroepering | 2Cpk @ ±25 microns 6 sigma |
| Kerncyclusduur | <8> |
| (exclusief druk & het schoonmaken tijd) | |
| De Tijd van de productomschakeling | <3 mins=""> |
| Nieuw Productinsteltijd | <10 mins=""> |
|
RAAD BEHANDELING
|
|
| Max. Grootte (L x W) | 400 mm x 340 mm |
| Min. Grootte (L x W) | 50 mm x 50 mm |
| Dikte | 0.4~6 mm |
| PCB-Dikteaanpassing | Handboek (de Auto is een optie. Max. breedte van PCB tot 310 mm wordt verminderd dat) |
| Max. Gewicht van PCB | 3 kg |
| PCB-Randontruiming | 3 mm |
| PCB-Bodemontruiming | 15 mm (7 mm met facultatieve auto |
| PCB-dikteaanpassing) | |
| PCB Warpage | Max. 1% diagonaal |
| Het vastklemmen Methode | Hoogste klem (hand) en gemotoriseerde zijklem |
| Steunmethode | Magnetische steunspelden, bars, blokken, Vacuümzuiging |
| Transportbandrichting | L aan R, R aan L, R aan R, L aan L (softwarecontrole) |
| Transportbandhoogte | 900 ± 40 mm |
| Transportbandsnelheid | Max. 1.500 mm/s |
| De Aanpassing van de transportbandbreedte | Automatisch |
|
EXPLOITANTinterface
|
|
| Hardware | LCD Monitor, Muis & Toetsenbord |
| Besturingssysteem (OS) | Vensters 10 |
| Controlemethode | Industriële gecontroleerde PC |
| I/O Interface | SMEMA-Norm |
|
DRUKparameters
|
|
| De Grootte van het stencilkader (LXW) | Regelbaar, 470 mm x 370 mm aan 737 mm x 737 mm |
| Druk Gap (onverwacht-weg) | 0~20 mm |
| De Aanpassingswaaier van de druklijst | X: ±3 mm, Y: ±7 mm: ± 2° |
| Druksnelheid | 6~200 mm/s |
| Rubberschuiverdruk | 0.5~10kg (programmacontrole) |
| Rubberschuivertype | Norm.: Metaal, Optie: Portlandcement, rubber |
| Rubberschuiverhoek | Norm. 60°, Optie 45°, 50°, 55° |
| Schoonmakend Systeem | Auto nat, droog, vacuüm (uitgezochte software) |
|
OPTISCH SYSTEEM
|
|
| Gezichtsveld (gezichtsveld) | 8 mm x 6 mm |
| Fiduciaire Types | Cirkel, driehoek, vierkant, diamant, kruis |
| Fiduciaire grootte | 0.5~3.0 mm |
| Visiemethodologie | CCD-de camera ziet omhoog eruit & verslaat |
| 2D inspectie | Max.100 vensters om het missen te inspecteren & |
| ontoereikend (norm.) | |
|
FACILITEITENvereiste
|
|
| Voeding | AC220V ± 10% 50/60Hz |
| Machtsconsumptie | 2.5kW |
| Luchtlevering | 4 ~ 6Kgf/cm ² |
| Afmeting (exclusief seinhuisje) | 1.158 mm (l) x 1.362 mm (w) x 1.463 mm (h) |
| Machinegewicht | 1,000kg |
| OPTIES |
| Controlesysteem van de deeg het Rolling Diameter |
| De Inspectiesysteem van stencilopeningen |
| Autolijstaanpassing voor PCB-Dikte |
| SPI-Closed-loop |
| Externe Streepjescodescanner voor PCB-Traceability |
| Handbediende Streepjescodescanner voor de stencil, soldeerseldeeg, |
| rubberschuivertraceability |
