Plaats van herkomst:
CHINA
Merknaam:
GKG
Modelnummer:
G-duplex
Oneindig Automatiseringsco., Ltd is onder de vertrouwde op naam in vandaag het leveren van de de het best herstelde tweedehandse SMT-machines en industrie producten van de automatiseringsoplossing in China. Ons bedrijf concentreert zich op de levering van de tweedehandse Printers van het Soldeerseldeeg, SMT Chip Mounters, Automatische Optische Inspectie, en andere producten van de de lopende bandoplossing van PCB. Onder ons aangeboden tweedehands en hersteld Soldeerseldeeg is de Drukmachine GKG de g-Duplexprinter van het Soldeerseldeeg. Deze de Drukmachine van het Soldeerseldeeg is de perfecte gelijke voor de Dubbele lijn van Steegsmt. Uitgerust met een ingebouwde draaischijf, kan de g-Duplex met om het even welke dubbel-steeg SMT aanpassen mounter. Geleverd met een 3 stadiumtransportband en een rijtjesconfiguratie, verbetert het prestatiesvermogen en efficiency. Niettemin, is het ook mogelijk onafhankelijk werken om zich bij om het even welke single-lane SMT-lijn aan te sluiten. Zijn hoge flexibiliteit laat het toe om veranderingen in productie effectiever te beheren.

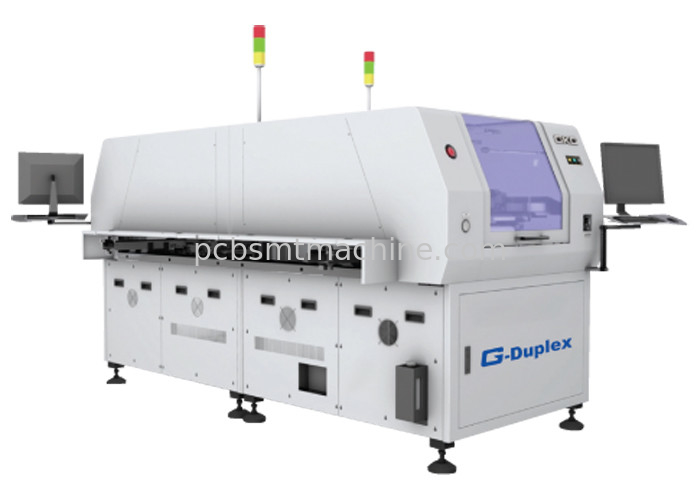

PRINTER VAN HET HET SOLDEERSELdeeg VAN GKG DE G-DUPLEX
TECHNISCHE PARAMETERS:
| PRESTATIES | |
| Het Vermogen van de machinegroepering | 2 Cmk @ ± 10 microns 6 sigma |
| Het Vermogen van de procesgroepering | 2 Cpk @ ± 18 microns 6 sigma |
| Kerncyclusduur | < 7=""> |
| (exclusief druk & het schoonmaken tijd) | |
| De Tijd van de productomschakeling | < 3="" mins=""> |
| Nieuw Productinsteltijd | < 10="" mins=""> |
|
RAAD BEHANDELING
|
|
| Max. Grootte (L x W) | 400 mm x 300 mm |
| Min. Grootte (L x W) | 50 mm x 50 mm |
| Dikte | 0.4~6 mm |
| PCB-Dikteaanpassing | Automatisch |
| Max. Gewicht van PCB | 3 kg |
| PCB-Randontruiming | 3 mm |
| PCB-Bodemontruiming | 23 mm |
| PCB Warpage | Max. 1% diagonaal |
| Het vastklemmen Methode | Intrekbare hoogste klem, motor gecontroleerde zijklem |
| Steunmethode | Magnetische steunspelden, bars, blokken, vacuümzuiging |
| Transportbandsysteem | 3 stadia met een ingebouwde draaischijf |
| Transportbandrichting | L aan R, R aan L, R aan R, L aan L |
| (softwarecontrole) | |
| Transportbandhoogte | 900 ± 40 mm |
| Transportbandsnelheid | Max. 1.500 mm/s |
| De Aanpassing van de transportbandbreedte | Automatisch |
|
OPTISCH SYSTEEM
|
|
| Gezichtsveld (gezichtsveld) | 10 mm x 8 mm |
| Fiduciaire Types | Cirkel, driehoek, vierkant, diamant, kruis |
| Fiduciaire grootte | 0.5~4.0 mm |
| Visiemethodologie | De digitale CCD-camera ziet omhoog eruit & verslaat |
| 2D inspectie | Max. 100 vensters om het missen te inspecteren, |
| ontoereikend, het overbruggen (norm.) | |
|
EXPLOITANTinterface
|
|
| Hardware | LCD Monitor, Muis & Toetsenbord |
| Besturingssysteem (OS) | Windows 7 of Hoger |
| Controlemethode | Industriële gecontroleerde PC |
| I/O Interface | SMEMA-Norm |
|
DRUKparameters
|
|
| De Grootte van het stencilkader (L X W) | Regelbaar, 470mm x 370mm tot 650mm x 550mm |
| Druk Gap (onverwacht-weg) | 0~20 mm |
| De Aanpassingswaaier van de druklijst | X: ±3 mm, Y: ±7 mm: ± 2° |
| Druksnelheid | 6~200 mm/s |
| Rubberschuiverdruk | 0.5~10kg (programmacontrole) |
| Rubberschuivertype | Norm.: Metaal: 280/350/420mm Optie: Portlandcement & rubber |
| Rubberschuiverhoek | Norm. 60°, Optie 45°, 50°, 55° |
| Schoonmakend Systeem | Auto nat, droog, vacuüm (uitgezochte Software) |
|
FACILITEITENvereiste
|
|
| Voeding | AC220V ± 10% 50/60Hz |
| Luchtlevering | 4 ~ 6Kgf/cm ² |
| Machtsconsumptie | 2.5kW |
| Afmeting (exclusief seinhuisje) (2 eenheden rijtjes) | 1.616 mm (l) 2,770mm (w) x 1,493mm (h) |
| Machinegewicht (2 eenheden) | 2,000kg |
|
OPTIES
|
|
| Autodeegautomaat (Portlandcement) | |
| Controlesysteem van de deeg het Rolling Diameter (Portlandcement) | |
| Portlandcement-Rubberschuiver | |
| Stencil Flattener | |
| De Inspectiesysteem van stencilopeningen | |
| SPI-closed-loop | |
| Externe Streepjescodescanner voor PCB-Traceability | |
| Handbediende Streepjescodescanner voor stencil, soldeerseldeeg, rubberschuivertraceability | |
