Maak gebruik van onze hoogwaardige SMT-productielijnapparatuur en krijg de beste prijs alleen bij Infinite Automation Co., Ltd.is China's toonaangevende wereldwijde distributeur van SMT-fabriekautomatiseringsoplossingenWij bieden verschillende SMT-machines en productielijnapparatuur aan.INFITEKSY SERIES AUTOMATIC PCB LOADER met beschikbare modellen voor verschillende PCB afmetingen.INFITEKSY SERIES AUTOMATIC PCB LOADER heeft 4 modellen om uit te kiezen die kunnen worden toegepast op uw productielijn vereisten.INFITEKSY SERIES AUTOMATIC PCB LOADER is een pcb-overdrachtmachine die wordt gebruikt om het pcb-bord op te slaan en de bovenste boardfunctie over te dragen aan de voorhoede van de SMT-productielijn.
Onze onderneming levert ook verschillende pcb-overdrachtmachines / verbindingsconveyoren zoals automatische pcb-lader, automatische pcb-onlader, parallelle lader, automatische flapmachine,Multifunktioneel bufferconveyor, Automatische PCB-reiniger, multifunctioneel bufferconveyor, automatische zuiglader, parallelle overdrachtsmachine, twee spoorconveyor, linkconveyor, enz.

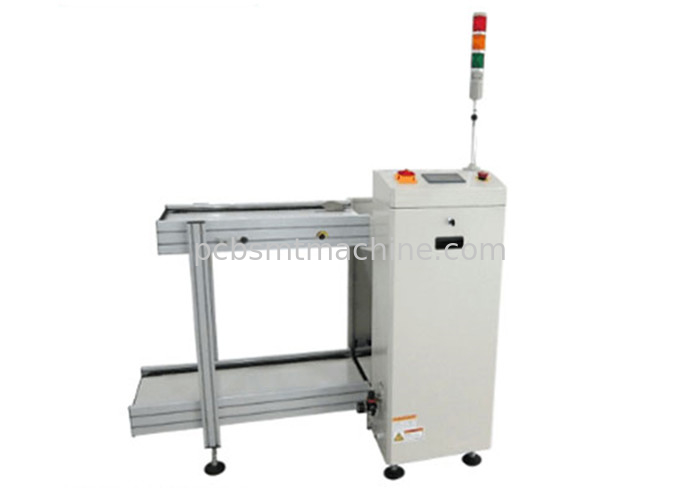

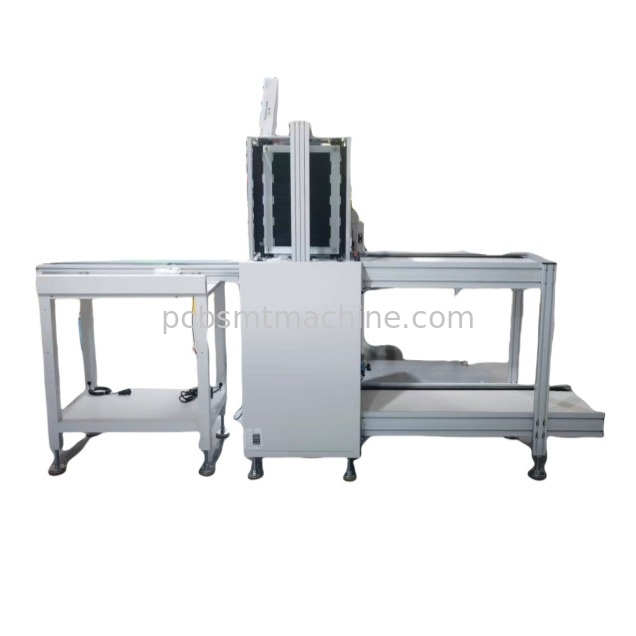

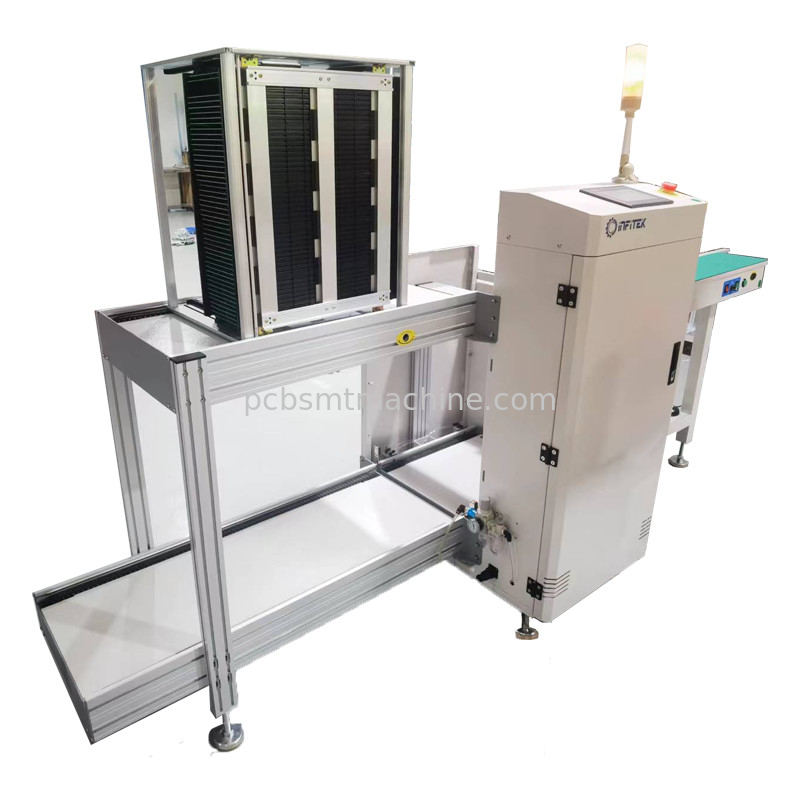

INFITEK SY SERIES automatische PCB-laadmachine
Dit apparaat wordt gebruikt om de PCB-plaat op te slaan en de bovenste plaatfunctie over te dragen naar de voorhoede van de SMT-productielijn.
Beschikbare modellen: SY-250LD, SY-390LD, SY-390LD en SY-460LD
Vervaardiging van elektrische apparatuur
- Besturingssysteem met Panasonic PLC programmeerbare controller, Touch Screen gemakkelijk te begrijpen.
- Gebruik van LED-werklichten in drie kleuren.
- Een transmissiespoor met een naadloos ontwerp van aluminiumrails voorkomt effectief PCB-opstoppingen.
- Speciale carrosserieontwerp, stalen structuur, waardoor de machine altijd in een stabiele staat van werking blijft, stabiel en duurzaam.
- Ontwerp van de structuur van het hefplatform van massief gegoten aluminium; verbetering van de stabiliteit van de apparatuur.
- Onafhankelijke intellectuele eigendomsrechten van innovatie van multifunctionele elektrische schakelingen en programmering, stabiele prestaties, om een soepele stroom van productielijnen te garanderen.
- PCB in cilinder geïmporteerd uit Japan SMC, push plaat beschermingssysteem om ervoor te zorgen dat het PCB niet zal worden vervormd of beschadigd, effectief zorgen voor de stabiliteit van de actie.
- Lift-scherm uit Taiwan om de duurzaamheid van de apparatuur te garanderen.
- Driepunts positioneringspneumatische klemmen omhoog en omlaag om de juiste positie van de tank te garanderen.
- Gebruik van de transmissie motor.
- Gepersonaliseerde programmering, 4 PITCH-opties, kan worden ingesteld om PCB-stappen te verzenden.
- Liftmotor gebruikt ZD 120W remmotor, stabiele prestaties.
- Lageren NHK Japan, met roestvrij kogelschroef om de nauwkeurigheid en levensduur van de machine te verbeteren.
- De sensor is geïmporteerd uit Japan OMRON, effectief zorgen voor de nauwkeurigheid van de machine
- Steunvoeten met een speciale M16 plastic voetbeker, schokbestendig, niet gemakkelijk te verplaatsen.
- met een breedte van niet meer dan 50 mm
- Een compatibele SMEMA-interface kan communiceren met andere automatiseringsapparaten.
- PCB-bordgrootte (mm): 50 * 50 ~ 330 * 250
- Werkhoogte (mm): 900 ± 20 (stut)
- Laadtijd van het PCB-bord: 6,0 sec.
- Stapkeuze: 10.20.30.40mm selecteerbaar
- Vermogen: 220 V wisselstroom, enkelfasig
- De afmetingen van de machine: 1300 (L) * 765 (W) * 1250 (H)
- Druk van de compressielucht: 4-6 bar
- Dikte van het PCB-bord: de kleinste 0,6 mm dik
- Verzendingsrichting: van links naar rechts (of van rechts naar links optioneel)
Specificaties:
| SY SERIES AUTOMATISCH LAADER specificatie |
| Model |
*SY-250LD |
SY-330LD |
*SY-390LD |
SY-460LD |
| Stroomvoorziening |
AC220 50/60 Hz |
| Air Supply |
5 kgf/cm2 |
| PCB-grootte (mm) |
350x50-280 |
460x50-350 |
535x50-400 |
535x50x460 |
| PCB-richting |
Links naar rechts (optie: rechts naar links) |
| Maatschappelijke organisatie |
355x320x563 |
460x400x563 |
535x460x570 |
535x530x570 |
| Steep Pitches (mm) |
10, 20, 30, 40 |
| Transporthoogte (mm) |
900 ± 20 |
| Hoofdmotorvermogen (W) |
220 |
| Machina Grootte (mm) |
1360x765x1200 |
1650x765x1200 |
1740x910x1200 |
1740x980x1200 |
| L x W x H |
|
|
|
|
| Gewicht (kg) |
190 |
210 |
240 |
250 |
| Controlepaneel |
1. Touchscreen (T) 2. Knop (B) |
