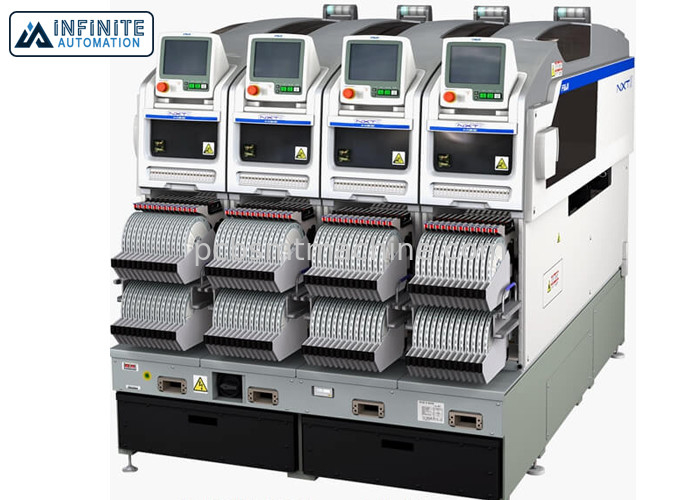

De Machine van de Fujinxt III M3 Plaatsing, de Gebruikte en volledig Herstelde Oogst van Fuji NXT M3 en Plaatsmachine

Het Platformnxt derde generatie van de Fuji is Scalable Plaatsing de recentste evolutie van zijn scalable modulair het opzetten platform, de NXT-reeks. NXT III weidt over de concepten NXT II om uit nieuwe productiviteitsniveaus te bereiken en plaatsend kwaliteit. Een snellere X-Y robot en snellere bandvoeders, evenals een pas ontwikkelde „camera het vliegen van visie“ delen, betekenen gestegen plaatsend capaciteit voor alle deelgrootte en types. Het nieuwe H24-hoge snelheidshoofd bereikt 35.000 CPH per module, een het 35%-verbetering van de snelste snelheid van NXT II. NXT III kan de volgende generatie van componentenrubriek voor de markt-03015 mm-delen behandelen. En door machinestarheid en verdere raffinage te verbeteren heeft zijn onafhankelijke servobesturing en visieerkenningstechnologie, het de industrie-leidende plaatsende nauwkeurigheid bereikt want de kleine spaanderdelen van de interface van ±25 μm.The GUI met een touchscreen paneel wordt gecombineerd om bruikbaarheid te verbeteren. NXT III erft de flexibiliteit van de NXT-Reeks, kan buigzaam worden gevormd om de productievoorwaarden aan te passen.

De Machinespecificaties van de Fujinxt III M3 Plaatsing

• Machinetype: Nxt-m3
• PCB-grootte: Minimum: 48mmx48mm/Maximum: 510mmx534mm
• (Enig behandelingsspoor)
• Flardsnelheid: H12HS: 22.500; H08: 10.500; H04: 6.500; H01: 4.200
• Flardnauwkeurigheid: H12S/H08/H04: 0.05mm (3sigma) cpk≥1.00
• Flardwaaier:
• H12S: hoge 0402 ~ 7.5x7.5mm: MAXIMUM: 3.0mm
• H08: hoge 0402 ~ 12x12mm: MAXIMUM: 6.5mm
• H04: hoge 1608 ~ 38x38mm: MAXIMUM: 13mm
• H01 / H02/VAN: Hoge 1608 ~ 74x74mm (32X180mm): MAXIMUM: 25.4mm
• G04: hoge 0402 ~ 15.0mmx15.0mm: MAXIMUM 6.5mm
• Dragend rek: MAXIMUM: 20 soorten/module (8mm bandomzetting)
• Elektrisch gebruiken: 3P/200V/10KVA
• Luchtstroom: 0,5 MPa (5 kgf/cm2), 10 Ni/min.
• Afmetingen: 2M II Base: 740 (l) x 1934 (w)
• 4M II Base: 1390 (l) x 1934 (w)
• H: 1474 MM (M3 II) 1476 MM (M6 II/M6 IISP)
• Machinegewicht: 1,350kg

Ons bedrijf, Oneindige Automatisering concentreert zich bij het verstrekken van alternatieve SMT-van de Fabrieksautomatisering en Productie Oplossingen. Wij hebben een fabriekspakhuis in China en bieden verkoop van nieuwe en gebruikte SMT-machines aan. De oneindige Automatisering verstrekt volledige de lopende bandoplossingen van SMT, bieden wij gloednieuwe en beste voorwaarden second-hand/tweedehandse SMT-machines en materiaal-soldeersel Deegprinter, SMT Mounter, AOI, SPI, Verbindingstransportbanden, Industriële Reinigingsmachines, en alle industrie automatiseringsproducten aan.
