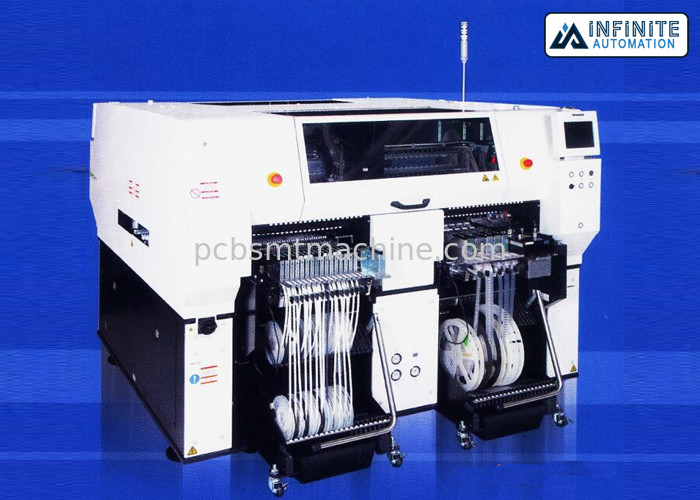

De Oogst en de Plaatsmachine van Panasonic AM100, Originele en gebruikte SMT-Machines

AM100 handhaaft de hoge normen voor vermogen, flexibiliteit, en de betrouwbaarheidsklanten denken van Panasonic in een rendabele, oplopend scalable, oplossing van hoog-mengelingssmt. Slechts één machine wordt vereist om productie begonnen te krijgen en het is gemakkelijk om meer eenheden en/of technologieën toe te voegen aangezien de eisen veranderen.

Kenmerkt de modulaire de plaatsingsmachine van AM100 van Panasonic één enkel hoofd (enige straal) geschikt om een indrukwekkende componentenserie met inbegrip van 0402mm tot 120x90x28mm, grote schakelaars, oneven-gevormde componenten te plaatsen, en de geavanceerde verpakkende types zoals PoP bereiden het volgende product voor terwijl de productie op AM100 voor non-stop omschakeling en gezet loopt om een verscheidenheid van hoogst flexibele configuraties en types van componentenlevering te gebruiken. De flexibele opstelling wordt verder verbeterd in AM100 door Voeder overal en Pijp overal eigenschappen. De grote raad kan worden verwerkt en worden vooruitgegaan eigenschappen met inbegrip van een camera van de componentendikte, de autouitwisseling van de steunspeld, PCB-warpageopsporing, en de dienbladcontrole is ook beschikbaar.

De Oogst van Panasonic AM100 en Plaatsmachine

Opzettende Snelheid: cph 22.000

Gewicht: 2370 Kg

Componentenwaaier: 01005 (0402M)

Productenbeschrijving:

Van de de Plaatsingsmachine van Panasonic SMT AM100 de de Modulaire specificatie en eigenschap

Eigenschappen & Voordelen

Één hoofd, één machineoplossing met Verwisselbare voeders van een de zeer grote componentenwaaier, multifunctionele pijpen, en klemmen met de de reeks Rendabele en hoogstaande productie van cm en NPM-

Standaardeigenschappen:

14-pijp hoogst Versatily-Hoofd

High-Resolution Lijncamera

Pijpwisselaar

CAD het Nut van de Gegevensinvoer

Vooraf bepaald Deel Libray

Aanpassingscomponentenoogst

Autoplaatsingskaliberbepaling

Multi-baanproductie het Plannen

De autovoeder onderwijst

Fiduciair onderwijs met Auto aanpassen

Virtuele PCB-Inspectie

PoP Geschikt Proces

NPI-de Reeks van het Softwarehulpmiddel

Specificaties:

ModelName (Aantal) AM100 (NM-EJM4D)

Hybride de Aandrijvingsplatform van de concepten Scalable Enig Brug

Nauwkeurige de Lineaire Motor Hybride Aandrijving van het aandrijvingssysteem hoogst

Camera van het de Rassenbarrièreaftasten van de componentengroepering de Digitale, Vaste Positie

Hoofdontwerp 14 as ultra Hoog Flex Head

Raadsafmetingen

510 x 460mm (20 x 18) Norm

1.200 x 460mm (47x18) Facultatief

Raadsdikte tot 8mm

Plaatsingsnauwkeurigheid

±40 micron Cpk 1,0 Spaander

±30 micron Cpk 1,0 QFP

Productie

Ideaal: cph 35.800

IPC9850: cph 22.000

Componentenwaaier

Minimum: 01005 (0402M)

Maximum: 120x90mm (4.7x3.5) & 150x25mm (6x1)

Hoogte: tot 28mm (1,1)

Builen: 0.15mm diameter, 0.3mm hoogte

Voedercapaciteit

Spoelen: tot 160 spoelen

Buizen: tot 60 buizen

Dienbladen: tot 40 dienbladen

Faciliteiten

Elektrisch: 3 fase AC 200/220V ±10V, AC 380/400/420/480V ±20V 2,0 kVA400V 2 KVA

Pneumatisch Min 0,5 MPa aan Maximum 0.8MPa, 200 L/min. (A.N.R.)

Massa: 2370 Kg (Hoofdlichaam met 4 Voederbanken)

Afmetingen: W 1.970 x L 2.019 x H 1,450mm
