Plaats van herkomst:
China
Merknaam:
Panasonic
Modelnummer:
DT401-F
Video
Video

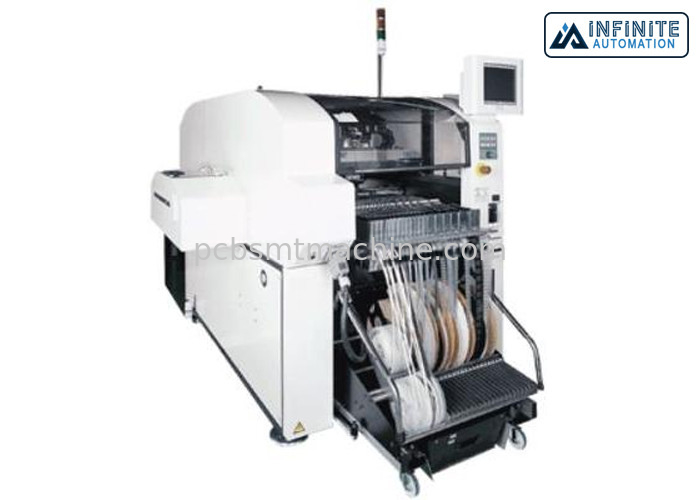

De Plaatsingsmachine van Panasonic dt401-F Modulaire Multifunctionele, Originele en gebruikte SMT-Oogst en Plaatsmachine
Panasonic DT401 is een directe machine van de dienblad modulaire, multifunctionele plaatsing die wordt ontworpen om gebruikers de flexibiliteit te geven om een groot aantal gevarieerde, oneven-gevormde componenten bij hoge snelheden te plaatsen. De directe plaatsings hoofdbestelwagen staat voor de brede componentenwaaier toe, terwijl de aanvulling van de dienbladvoeder en een kar van de voeder collectieve uitwisseling betere verrichtingstarieven leveren.
Kan delen behandelen die van microchips tot grote delen zoals BGAs, CSPs, en schakelaars gaan
DT401 behandelt een breed spectrum van componenten met inbegrip van 0402 spaanders, BGAs, CSPs, schakelaars, en andere grote componenten tot 100 de dikte van mm X 90 mm @ 25mm. Om dergelijke flexibiliteit te verzekeren, steunt de machine vijf die soorten bandvoeders, met de veranderlijke mogelijkheden van de voerhoogte worden uitgerust. DT401 gebruikt dezelfde voederlijst en de voeders zoals onze CM402, die in kostenbesparingen, vermindering van voederinventaris, grotere flexibiliteit, en uitwisselbaarheid resulteert.
Het hoofd van de ladingscontrole als norm wordt geleverd die
Eigenschappen & Voordelen
Specificaties
| Modelidentiteitskaart | Dt401-F | |
| ModelNo. | Kxf-E64C | |
| PCB-afmetingen (mm) | L 50 x W 50 aan L 510 x W 460 | |
| Max. snelheid | Spaander | 0,7 s/chip (band of massa) |
| Dienblad | 0,8 s/QFP (enig dienblad), 1,2 s/QFP (tweelingdienblad) | |
| Plaatsingsnauwkeurigheid | Spaander | ±50 µm/Chip (Cpk1) |
| Dienblad | ±35 µm/QFP (Cpk1) | |
| No.of componenteninput | Band | Max.54 *2 |
| Dienblad | Max.20 (enig dienblad), Max.40 (tweelingdienblad) | |
| Componentenafmetingen (mm) | (0201“) spaander 0603 aan L 100 x W 90 x T 25 | |
| PCB-uitwisselingstijd | 0,9 s | |
| (Raadslengte: tot 240 mm in de optimale omstandigheden) | ||
| Elektrische bron *3 | driefasenac 200 V, kVA 1,5 | |
| Pneumatische bron *4 | 0,49 MPa, 150 L/min. (A.N.R.) | |
| Afmetingen (mm) | W 1 260 x D 2 542 x H 1 430 *5 | |
| Massa *6 | 1 560 kg | |
*2: Wanneer dubbele gebruikte de bandvoeder van 8 mm.
*3: Compatibel systeem met 220/380/400/420/480 V
*4: Slechts voor het belangrijkste lichaam
*5: Exclusief monitor en seinhuisje
*6: Standaardconfiguratie, exclusief de kar van de partijuitwisseling en dienbladvoeders. Dit verschilt afhankelijk van de optieconfiguratie.
*Values zoals maximumsnelheid en plaatsings kan de nauwkeurigheid afhankelijk van exploitatievoorwaarden variëren.
