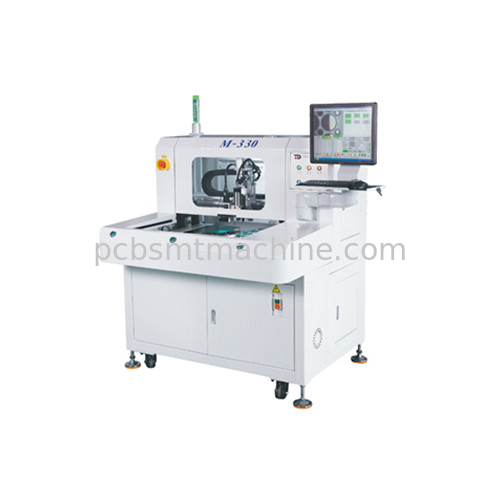

INFITEK M-330-AH De beste pcb-snijmachine voor extra brede platen

INFITEK M-330-AH afschilferingsmachine voor extra breed pcb

Infitek M-330-AH is een pcb-router die is ontworpen voor extra brede pcb's.Deze machine zorgt voor een nauwkeurige PCB afwerking terwijl het minimaliseren van de spanning op de componentenHet efficiënte ontwerp en de veiligheidskenmerken maken het een waardevolle aanwinst in de elektronische productie.

Werkbank en bewegingssysteem:

Dubbele bevestigingsvorm: de machine kan twee PCB's tegelijkertijd bevatten.

Positionering: De platen kunnen worden geplaatst met behulp van gaten of de randen van de platen.

Handmatige in- en uitgang: je laadt en losst PCB's handmatig.

Snijbereik: het kan PCB's tot 500 x 550 mm verwerken.

Plaatdikte: Geschikt voor platen van 0,3 tot 3,0 mm dik.

Snijfuncties: rechte lijnen, L-vormen, cirkels, bogen en meer.

Spindelmotor:

Kracht: 350 watt van een Japanse NSK motor.

Snelheid: tot 60000 t/min.

Koeling: luchtgekoeld.

Gereedschapsschakelgrootte: 3,175 mm.

Gereedschapsschakeling: handmatig.

Systemen voor het verzamelen van stof:

Vermogen: Hoogdrukblazer met lagere zuigkracht (3-5 pk) en bovenste zuigkracht (3-5 pk).

Uitlaatluchtvolume: 3-4 kubieke meter per minuut.

Statische druk: min 2300 mmAq.

Elektriciteit:

Gasheer: 220 volt, enkelfase, 10 ampère, 50/60 Hz.

Stofverzamelaar: 380 volt, 3 fasen, 5 ampère.

Luchtbron: verbruik van 4-6 liter per minuut.

Besturingssysteem:

Spindel snelheid: instelbaar van 3000 tot 60000 t/min via een frequentieomzetter.

Snijprestaties: niet-snij snelheid van 1000 mm per seconde, snij snelheid tot 1-100 mm per seconde en herhaalbaarheid van < 0,02 mm voor rechte lijnen, bochten en bogen.

Onderhoud: keramische spindellagers, gereedschapswisseling op basis van PCB-materiaal en veiligheidskenmerken zoals Z-asstop en deurdetectie.
