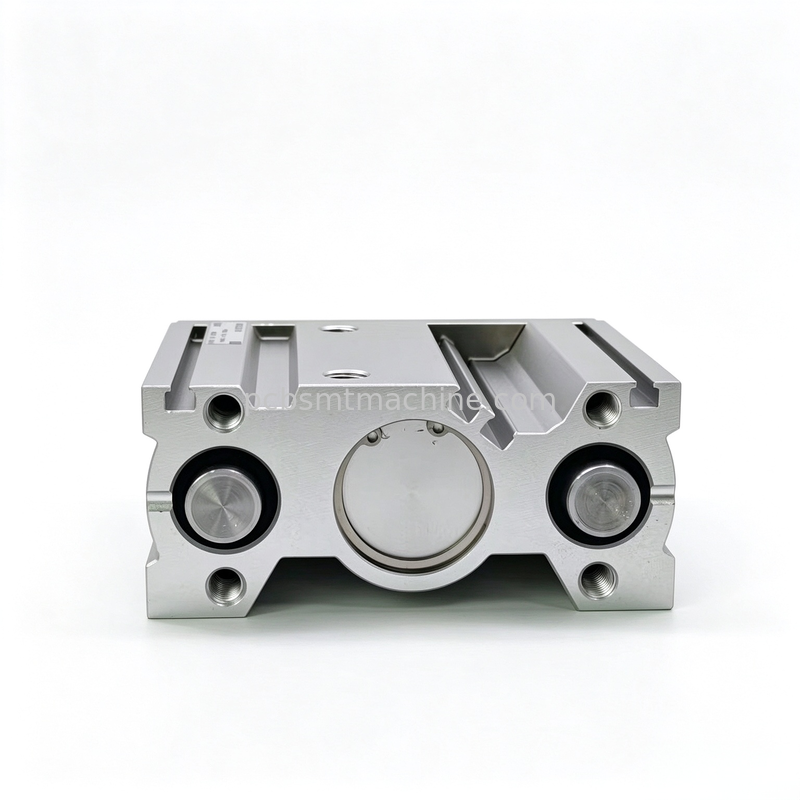

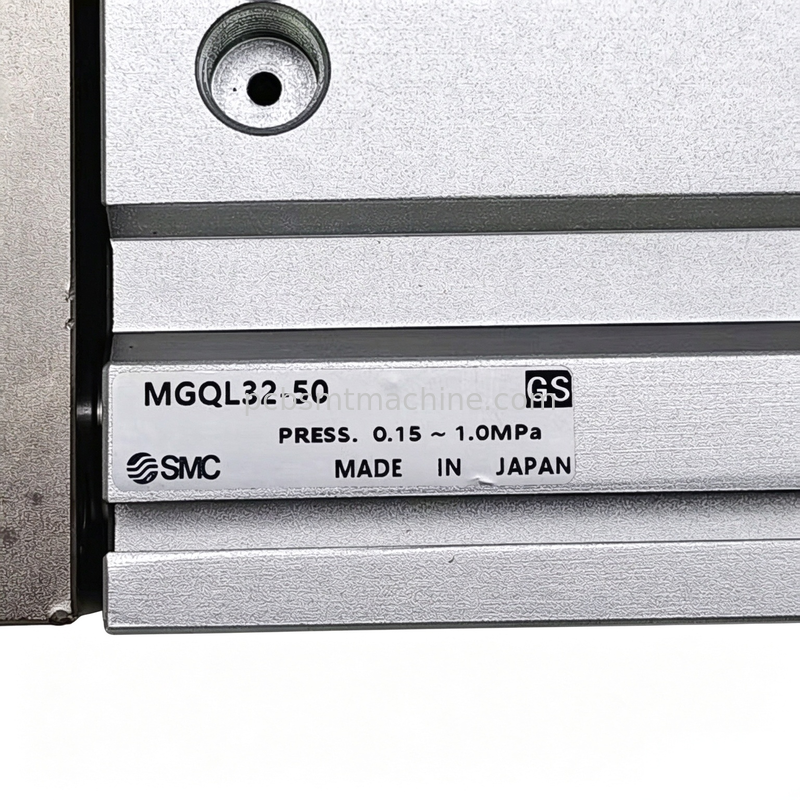

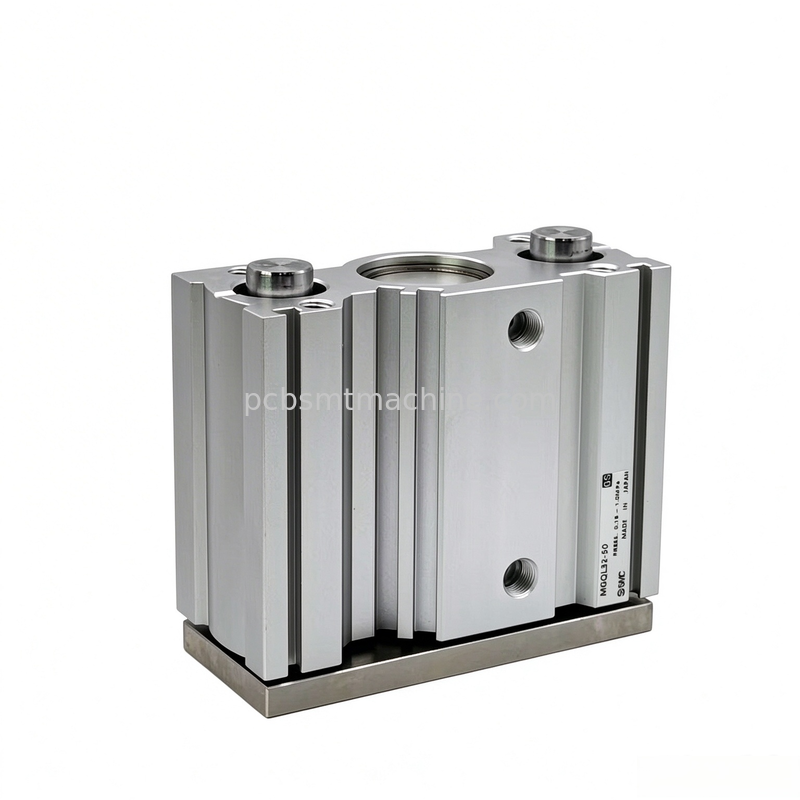

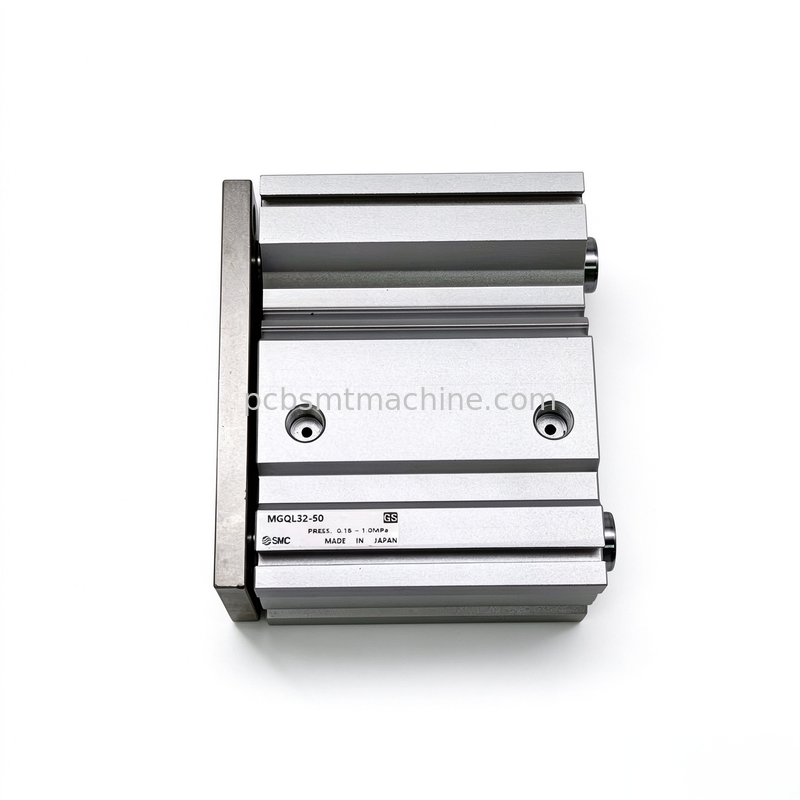

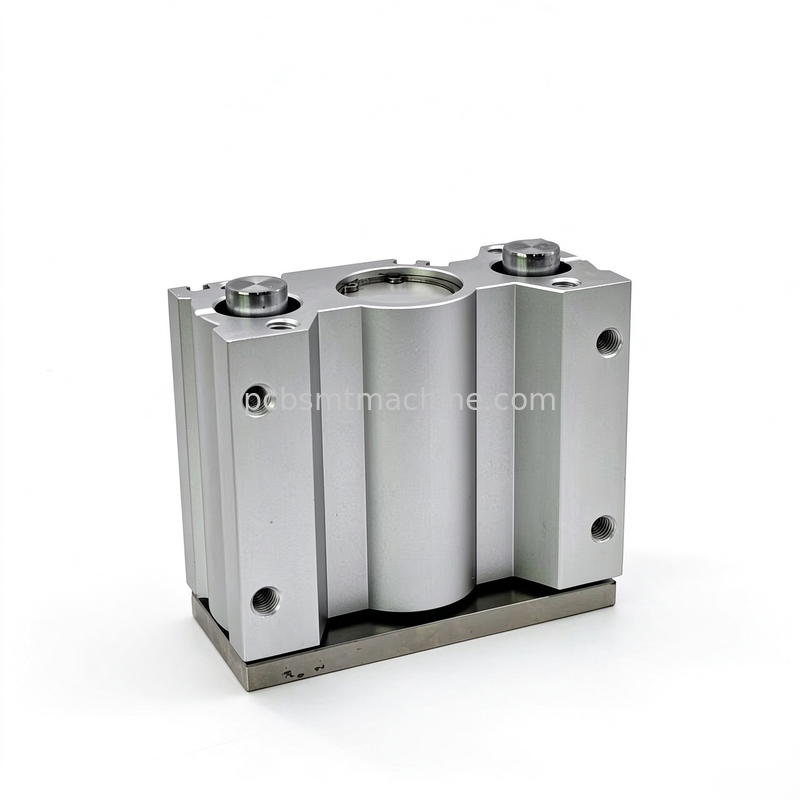

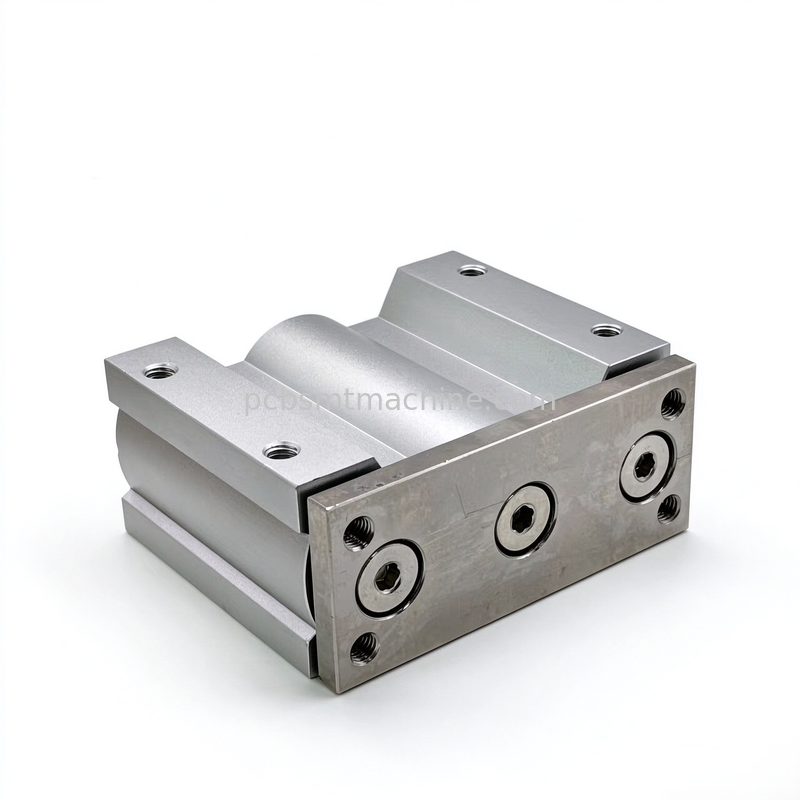

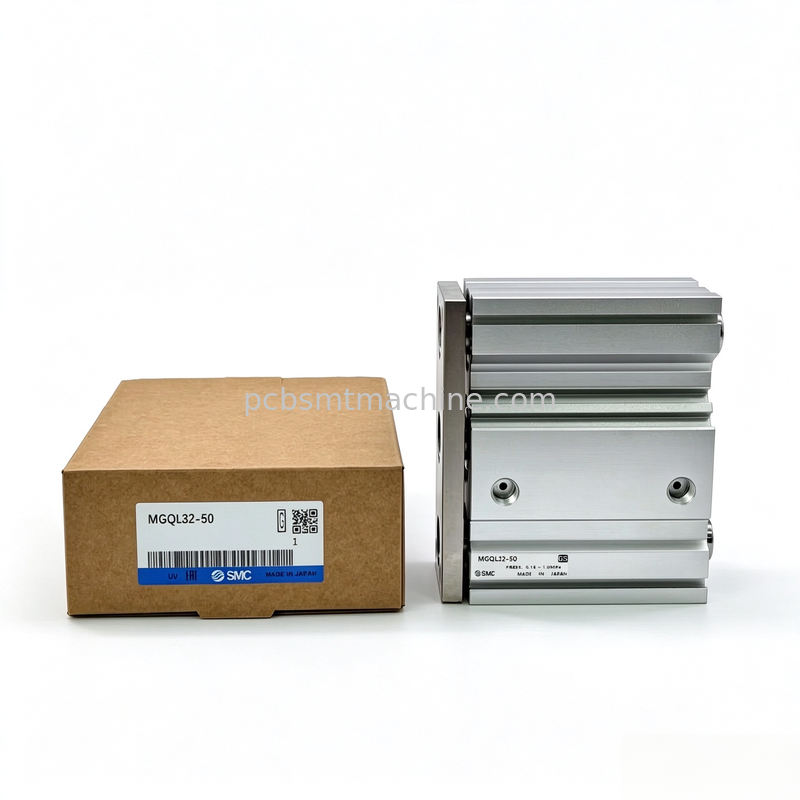

MGQL32-50 SMC Compact Guide Cilinder
Originele nieuwe stopper- en liftercilinder ontworpen voor transporttoepassingen in geautomatiseerde productiesystemen.
Productoverzicht
De MGQL32-50 compacte geleidecilinder uit de MGQ-serie van SMC beschikt over een geïntegreerde geleidestang met kogelbuslagerstructuur. Dit ontwerp scheidt de afdichting van de zuigerstang van de lagerbelasting, wat zorgt voor soepele bewegingen die ideaal zijn voor het stoppen, tillen en duwen van werkstukken op transportlijnen. Veel gebruikt in PCB-transportapparatuur voor SMT-productielijnen in PCBA-elektronicafabricage.
Dit model heeft een boring van 32 mm en een slag van 50 mm met dubbelwerkende structuur en een ingebouwde magneet voor montage van magnetische automatische schakelaars. De geïntegreerde geleidestang draagt laterale belastingen terwijl de niet-roterende prestaties behouden blijven. Rubberen bumpers aan beide uiteinden absorberen schokken tijdens de heen-en-weergaande beweging. Werkt met perslucht en vereist geen smering.
Technische Specificaties
| Parameter |
Specificatie |
| Onderdeelnummer |
MGQL32-50 |
| Productnaam |
Compacte Geleide Cilinder |
| Merk |
SMC |
| Lagertype |
Kogelbuslager |
| Boring |
32 mm |
| Slag |
50 mm |
| Actietype |
Dubbelwerkend |
| Werkvloeistof |
Perslucht |
| Max. Werkdruk |
1,0 MPa |
| Min. Werkdruk |
0,1 MPa |
| Proefdruk |
1,5 MPa |
| Omgevingstemperatuur |
-10°C ~ +60°C (zonder bevriezing van vloeistof) |
| Demper |
Rubberen bumper aan beide uiteinden |
| Smering |
Niet-smerend |
| Magneet |
Ingebouwde magneet, compatibel met magnetische automatische schakelaars |
| Productconditie |
Origineel Gloednieuw |
| Referentie Toepassing |
Werkstuk stoppen, tillen en duwen op transportband; PCB-transfermechanisme voor SMT-apparatuur |
Belangrijkste Kenmerken & Voordelen
- Kogelbuslagerstructuur zorgt voor soepele beweging voor precieze positionering bij duw- en tiltoepassingen
- Compact ontwerp met geïntegreerde geleidestang bespaart installatieruimte, terwijl het laterale belastingen weerstaat en anti-rotatie biedt
- Ingebouwde magneet ondersteunt SMC magnetische automatische schakelaars voor het verzamelen van positiedetectiesignalen
- Rubberen bumpers aan beide uiteinden absorberen effectief schokken van heen-en-weergaande beweging
- Niet-smerend ontwerp vermindert onderhoudsvereisten voor pneumatische circuits
Kwaliteitsborging & Diensten
Alle geleverde MGQL32-50 cilinders zijn originele nieuwe SMC-producten, geïnspecteerd volgens fabrieksspecificaties vóór levering. Schokbestendige verpakking minimaliseert het risico op schade tijdens grensoverschrijdend transport.
Ondersteunende Diensten
Wij bieden uitgebreide inkoopdiensten voor SMT pneumatische reserveonderdelen. Voor de constructie van geautomatiseerde productielijnen of het onderhoud van SMT-machines leveren wij bijpassende pneumatische componenten, waaronder geleidecilinders, magneetventielen, filters, buisfittingen, sensoren en meer.
Bulkbestellingen
Bulkvragen en offertes voor regelmatige aanvulling van reserveonderdelen zijn welkom. Wij bieden gecombineerde offertes op basis van uw BOM-lijstvereisten.
Veelgestelde Vragen
Is de MGQL32-50 een originele nieuwe SMC-cilinder?
Ja. Wij leveren uitsluitend originele nieuwe SMC compacte geleidecilinders. Wij bieden geen gereviseerde, gebruikte of nagemaakte eenheden. Relevante productdocumentatie is op aanvraag beschikbaar.
Op welke apparatuur wordt de MGQL32-50 vaak gebruikt?
Volgens SMC-documentatie is deze serie ontworpen voor stop-, til- en duwmechanismen op transportbanden. In industriële toepassingen wordt het veel gebruikt in PCB-transportapparatuur voor SMT-lijnen, evenals voor werkstukpositionering en -duwen op andere geautomatiseerde apparatuur.
Kan ik magnetische automatische schakelaars samen met de cilinder bestellen?
Ja. De MGQL32-50 heeft een ingebouwde magneet en ondersteunt SMC magnetische automatische schakelaars. U kunt schakelaars apart bestellen of een gecombineerde offerte aanvragen voor inkoop van pneumatische componenten uit één hand.
Wat is de MOQ en de geschatte levertijd voor de MGQL32-50?
Bestellingen vanaf 1 stuk worden geaccepteerd, afhankelijk van de beschikbaarheid van voorraad. Artikelen op voorraad worden snel verzonden. Neem voor bulkbestellingen contact met ons op voor prijzen en geschatte levertijden.
Kan ik volledige sets reserveonderdelen kopen voor complete SMT-productielijnen?
Ja, wij ondersteunen gecombineerde aanvragen voor meerdere SMT-reserveonderdelen. Naast MGQL-serie cilinders kunnen wij diverse pneumatische cilinders, kleppen, filters en andere SMT-reserveonderdelen en verbruiksartikelen inkopen. Wij bieden offertes op basis van uw BOM-lijst.
Welke garantie is van toepassing op de MGQL32-50?
Originele producten vallen onder de officiële garantievoorwaarden van SMC. Schade als gevolg van onjuiste installatie, werking buiten de gespecificeerde parameters of mechanische botsing valt niet onder de garantie.
